Beschrijving
De slimme meter wordt via de RJ12 aansluiting gekoppeld aan de P1 Modbus dongle. Via de RS485 (Modbus RTU) aansluiting kan de P1 data opgevraagd worden.
De dongle krijgt stroom van de slimme meter (v4 en v5 slimme meters). Voor v2/v3 slimme meters kan de usb micro aansluiting worden gebruikt.
Laadpalen
De Dongle wordt veel gebruikt voor loadbalacing in combinatie met een laadpaal. Door de emulaties zijn veel type laadpalen aan te sluiten. Onderstaand enkele laadpaal merken waarvan we weten dat hier een integratie op heeft plaatsgevonden.
- Teltocharger – default mapping
- Wallbox – Klefr mapping (als alternatief voor de P1 Wallbox port module / Klefr kWh meter)
- Alfen – Somoco mapping
- ABB Terra electric – ABB Bxx mapping
kWh-meter emulatie
Op dit moment zijn we bezig met het implementeren van kWh meter emulatie voor enkele bekende meters. Dit maakt het mogelijk om eenvoudig de slimme meter gegevens aan te bieden aan andere apparaten zonder dat er installatie van een kWh meter nodig is. De belangrijkste registers van de onderstaande meters worden geëmuleerd:
- Eastron SDM630 en alle andere varianten met dezelfde register indeling
- Chint DTSU666 en alle andere varianten met dezelfde register indeling
- Inepro / Klefr diverse varianten (bv voor SolarEdge koppeling)
- Somoco diverse varianten
- Carlo Gavazzi EM diverse varianten
- ABB Bx diverse varianten (bv in combinatie met een ABB EX.1)
De slimme meter data wordt gebruikt en zorgt voor een aantal beperkingen, namelijk:
- oudere slimme meters geven minder data door (spanning / stroom zou daardoor niet beschikbaar zijn)
- slimme meters leveren geen reactief/blind vermogen data
U kunt deze oplossing bijvoorbeeld gebruiken voor het koppelen met accusysteem/omvormer/laadpaal/… waarbij deze apparaten al een integratie hebben met bovenstaande kWh meters. Dit scheelt installatietijd/groepenkastruimte en kosten.
LETOP!
Heeft u het idee om de dongle te gebruiken in plaats van een kWh meter in combinatie met een omvormer dan kan dit problemen geven. Veel omvormers lezen meerdere keren per seconde de kWh meter(dongle) uit. Ze verwachten de bijgestelde waarde ook terug te zien in de kWh-meter/dongle. Zoniet dan stellen ze verder bij. De (v5) slimme meter levert eens per seconde data aan.
Door de snelheid van de omvormer en “traagheid” van de slimme meter ontstaan er in bovenstaande situatie mogelijk zaagtanden. Heeft u een laadpaal/omvormer die goed uit de voeten kan met 1 seconde updates dan is het geen probleem. Teltocharger V1/V2 kan hier prima mee overweg en vast andere oplossing ook.
Kenmerken
- P1 aansluiting voor koppeling met de slimme meter
- P1 uitgang (vraaggestuurd / versterkt)

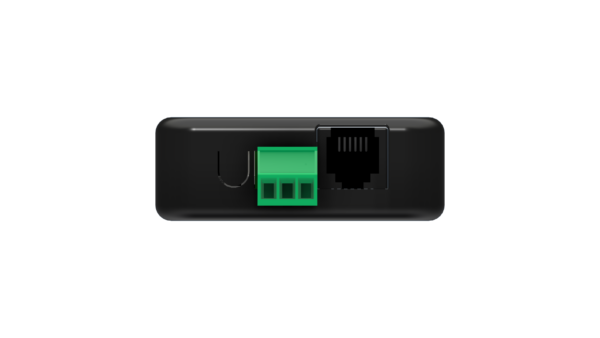

- RS485 Modbus RTU aansluiting via schroefterminals. (A/B/GND)
- Voeding via slimme meter (v4 en v5 meters) of usb aansluiting (v2 meters)
- Groen ledje voor voedingsspanning en blauw ledje als indicatie dat de slimme meter gegevens succesvol zijn verwerkt
- P1 gegevens via FC03 beschikbaar in de registers
- DeviceID, seriele snelheid P1 en RS485 zijn via modbus instelbaar (FC06)
- Het drukknopje is voor een reboot of (>5 sec) factory reset.
- Usb-c aansluiting: updates en/of additionele voeding
Wat u koopt
- P1 Modbus dongle in behuizing
- P1 kabel (15cm)
- Digitale handleiding
Voor de kabel en usb voeding specificatie zie USB A QC3.0 en usb kabels in accessories.
Handleiding
U kunt in de handleiding de registers vinden. De handleiding staat op : docs.smart-stuff.nl
Firmware update
Een update van de firmware kan via de usb aansluiting worden uitgevoerd. Hiervoor is een webinstaller ingericht: https://install.smart-stuff.nl/p1m/
John de Gier (geverifieerde eigenaar) –
Dit is gewoon goud.
Als voorbereiding op het afschaffen van de salderingsregeling deze machine gekocht om de EV-lader en de PV-omvormer via Modbus te sturen.
Vandaag de P1 Modbus Pro Dongle ontvangen en een testopstelling gebouwd, zeer heldere omschrijving van de werking en de registers.
Inpluggen, scanner er aan voilà deze machine doet direct wat hij doen moet.
Nogmaals GOUD.
Martijn –
Hi John, super leuk om te lezen dat je zo enthousiast bent. Dank voor je terugkoppeling. Lezen Ev lader en PV omvormer direct de P1 Dongle uit of zit daar nog een “broker” tussen? Welke PV omvormer en EV lader gebruik je … ik ben erg nieuwsgierig.
John de Gier (geverifieerde eigenaar) –
Ik denk dat dit meer vragen gaat oproepen 😜
Boven alle apparatuur zit een soort vrij programmeerbare master PLC die alle info binnen haalt en verspreid over het technische netwerk. De EV-lader (Alfen ng 910) is slim, de PV-omvormer (Solax MIC X3) niet omdat deze nog van de 1e generatie is. Bedoeling is om deze te vervangen voor 1 die ik wel kan sturen en ik denk dat ik gelijk een hybride variant neem, wellicht als het interessant wordt om een accu te nemen of als er een bi-directionele auto komt dan ben ik vast voorbereid.
De bedoeling is dus de hoofdmeter van Liander te gebruiken voor de live data middels de P1 Modbus Pro Dongle, deze wordt namelijk ook gebruikt voor de afrekening.
De P1 info gaat vergeleken worden met de vraag in de woning en wordt er actief gestuurd, warmtepomp inzetten voor verwarmen/ koelen bufferen van warm water, wassen/ drogen etc, indien nodig/ noodzakelijk de auto (63kW) laden en is er energie over,….mits er t.z.t.een goede regeling is gewoon wegsmoren.
Maar goed zover is het nog niet en er kan intussen nog van alles veranderen, ik ben nu nog eerst in de testfase en die is met de P1 dongle meer dan geslaagd.
Martijn –
Dank John, helder verhaal. Je leest de dongle en stuurt de andere modbus apparaten via een PLC aan. Mooi om te lezen dat je al bezig bent met de toekomst 🙂 Succes met de verdere uitwerking!
Gerard De Bruyne (geverifieerde eigenaar) –
De P1 modbus pro is prachtig , hoewel ik momenteel nog niet beschik over een digitale meter , heb ik enkele testen kunnen doen bij een familielid , met de P1 dongle en de software Modbus Poll .
Ik heb ondertussen een firmware update kunnen doen , want ik zag op website dat de meting van de kwartuur spits nu ook mogelijk is , zodra ik nog eens bij mijn familielid ben , zal ik dat gegeven zeker uittesten .
