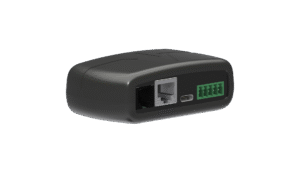

P1 Splitter Pro

Beschrijving

Er zijn diverse P1 splitters op de markt verkrijgbaar. Wat niet direct duidelijk is dat er nogal verschillen zijn in de splitters, niet alleen de kostprijs. Hieronder de meest voorkomende types.

• 1: passieve splitter (eigenlijk alleen een doorverbinding). Deze geeft vaak storing en verzwakt het p1 signaal
• 2a: Actieve splitter: deze heeft aparte versterkte en gescheiden uitgangen; dit type geeft altijd een signaal door ongeacht of een toestel hier om vraagt. sommige toestellen willen zelf controle houden en zullen niet goed werken met deze splitter.
• 2b: Actieve vraaggestuurde splitter: zelfde als type 2a alleen zal deze splitter een signaal afgeven zodra het afnemende toestel er om vraagt. Dit is de meest veelzijdige splitter en voor alle toepassingen geschikt. De P1 Splitter Pro is van dit type.

De P1 bridge Pro wordt  als set geleverd inclusief p1 kabel van 15 cm.

Meer over de P1 Splitter Pro

• voor elke slimme meter in NL / BE / Lux / DE / DK / SE / EU

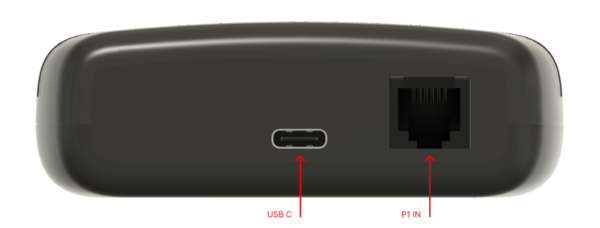

• 1 RJ12 ingangspoort

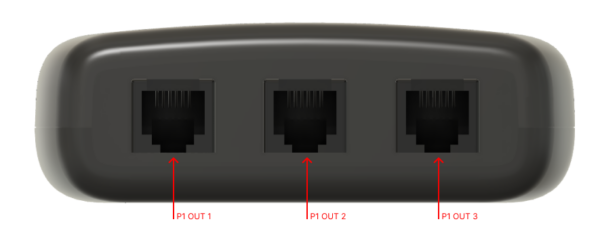

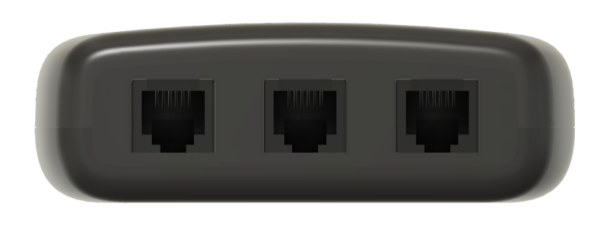

• 3 RJ12 uitgangspoorten
• usb c aansluiting voor eventuele extra voeding
• Een actieve vraaggestuurde p1 splitter met versterking (type 2b)
• De splitter buffert het inkomende signaal en stuurt dit op verzoek van een aangesloten toestel door
• elke uitgaande poort heeft een LED. Deze geeft een indicatie waneer de data wordt verzonden
• elke uitgang heeft een 5 volt voeding (deze komt van slimme meter of usb micro aansluiting)
• Uitgangen hebben een moderne seriele snelheid (115200 b/s) ook bij oudere slimme meters
• Toestel is te updaten via de usb aansluiting

Plug and play

De splitter is plug and play. Aansluiten met de bijgeleverde aan de P1 poort van uw slimme meter en klaar… voor een versie 4 of 5 slimme meter. Heeft u een versie 2 of 3 meter dan is er nog een extra usb voeding nodig. Sowieso is het raadzaam om een usb voeding aan te sluiten op de splitter omdat er vaak meerdere toestellen zijn die voeding nodig hebben zal de slimme meter vaak net te weinig leveren.

Wat u koop

• P1 splitter
• 1x RJ12 kabel van ±15 cm
• digitale handleiding, al zal deze heel dun zijn;)
• zelf toevoegen bij slimme meter versie 2 en 3 : usb voeding + usb c kabel (elke usb voeding die u heeft voldoet)

Technisch verhaal (voor de liefhebbers)

De splitter bevat een microprocessor. Deze leest en buffert alle p1 berichten. Zodra een afnemend toestel een bericht wil ontvangen, wordt het bericht uit de buffer doorgegeven. Wil het afnemende toestel continu een bericht dan zal dit op de snelheid van de slimme meter gebeuren (1s bij nieuwe en 10s bij oude meters). De uitgangen versterken het signaal meer dan 10x, hebben een voeding en communiceren altijd op 115.200 b/s. De splitter zal automatisch oude of nieuwe slimme meter detecteren en zich hierop aanpassen.

Meer informatie

• Handleiding: https://docs.smart-stuff.nl/p1-bridge
• Webinstaller: https://install.smart-stuff.nl/p1s/
