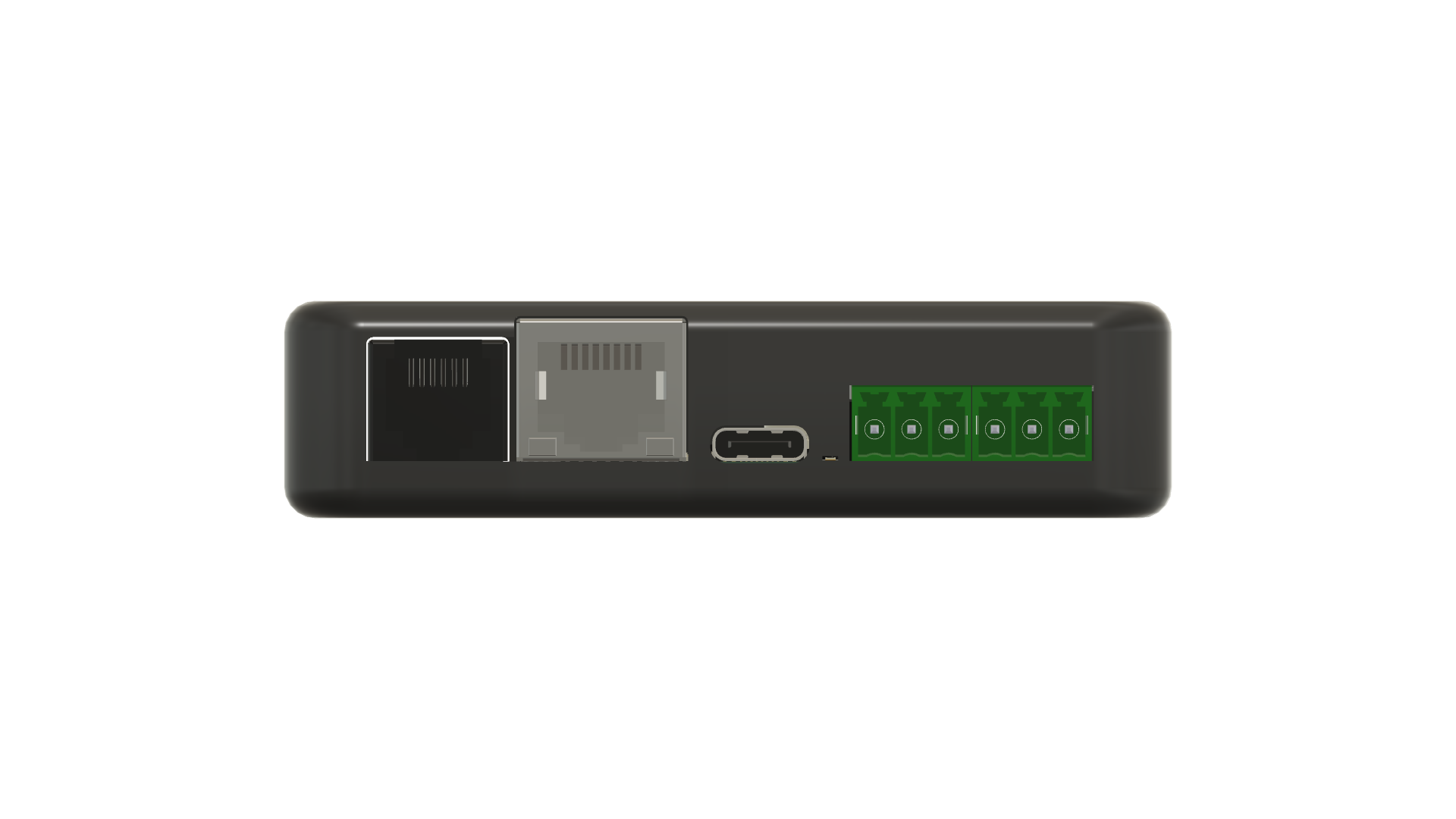

Ultra dongle (krachtige alleskunner)

 55,00

(1 klantbeoordeling)

De ultieme alleskunner met de onderstaande functies:

  • Dual core 240MHz – 8MB – ESP32 S3 (topmodel van Espressif)
  • Ethernet aansluiting (geen PoE helaas)
  • P1 ingang
  • P1 uitgang (bridged op basis van vraag) + status led
  • USB C aansluiting (extra voeding + flashen)
  • 2 galvanisch gescheiden ingangen met schmitt-trigger logica (bv watersensor + S0)
  • Modbus RTU (RS485)
  • 3.3v/5v/6.6v/GND aansluiting voor bv watermeter sensor (schroefterminals)
  • Reset/Reboot/Flash knopje
  • NeoPixel status led
  • 5x IO beschikbaar (schroefterminals)
Haast je! Nog maar 7 op voorraad.
Artikelnummer: P1U Categorieën: , , , ,
Vertrouwen badge afbeelding

Beschrijving

Alle functies die tot op heden door Smartstuff zijn gemaakt worden in deze Ultra dongle samengevoegd.

De dongle is redelijk compact : 83 x 43 mm ( ± 3cm breder dan een AirPod Pro case ).

NIEUW Ultra Mini

Er is een variant op de Ultra beschikbaar in de vorm van een Mini.

Anders aan de mini is:

  • GEEN 2 galvanisch gescheiden ingangen
  • GEEN extra io’s
  • WEL Wifi support

Het is als het ware een uitgeklede Ultra voor diegene die meer willen dan de Ethernet versie. Verschil met de Ethernet dongle is:

  • extra p1 out
  • rs485 aansluiting
  • dual core 8MB ESP32 S3 processor

Firmware

U kunt natuurlijk uw eigen firmware maken … maar kan ook pre-installed voorzien worden van ESPHome of DSMR-API firmware.

Wilt u pre-installed ESPHome of DSMR-API op de dongle gebruiken lees dan onderstaande

  • ESPHome = ±90% dekkend  (zie hieronder).
  • DSMR-API = basis functies beschikbaar.

ESPHome

Onderstaande functies zijn beschikbaar en getest. Deze kunnen naar behoefte aangepast worden.

  • ESP32 S3 + W5500 + OTA
  • Modbus RTU RS485
  • P1 – DSMR lezen
  • NeoPixel + Push button + watersensor
  • P1 Out is inmiddels ook te gebruiken door een aanpassing aan de dsmr component (dank Marco van E)

DSMR-API

Er is een Ultra DSMR-API versie (4.9.0) beschikbaar. Deze is gebaseed op de P1 Dongle Pro DSMR-API firmware. De nieuwe poort configuraties zijn toegevoegd en P1 Out geactiveerd.

Nu beschikbaar (eigenlijk alles in de DSMR-API software)

  • P1 lezen, opslaan en tonen
  • P1 uitgang
  • Waterlezer
  • Status led
  • Drukknopje (>5s drukken = fact reset zonder data, kort drukken = reboot)
  • Telnet
  • Telegram op poort 82
  • Remote update
  • Device pairing … nodig voor de NRG Monitor koppeling

Device pairing is iets lastiger dan bij de andere dongles. De wifi antenne op de Ultra ontbreekt (Mini heeft dit wel). Er is alleen een kleine antenne aansluiting. Deze werkt een beetje en daarom dient de NRG Monitor dicht bij (ca 1 mtr) de Ultra gehouden te worden. Gelukkig hoeft het maar 1 keer en is het maar enkele seconden 😉

Nog NIET beschikbaar in de DSMR-API firmware:

  1. S0 ingang (Ultra)
  2. Alle IO’s (Ultra)
  3. Modbus RTU RS485 (Ultra + Mini)

Hardware features

Naast de firmware die naar wens is aan te passen zijn er een aantal zaken die in de hardware nog aangepast kunnen worden.

  • in-poort 1 – (galvanisch gescheiden) kan ten behoeve van S0 via solderpad aan GND worden gehangen (of via de terminal ;-))
  • in-poort 2 + (galvanisch gescheiden) kan ten behoeve van de watersensor PO NPN 6 – 36V via solderpad aan de 6v6 worden gekoppeld
  • 5 of 6.6V op de power poort. Deze is standaard niet gekoppeld en kan of aan de 5V of aan de 6V6 worden gekoppeld … ook weer via solderpad
  • De Rx/Tx/GND van de esp is via de onderzijde ook beschikbaar.

NIEUW: vanaf uitlevering 15 juli 2024 wordt de 1.3 versie van de hardware uitgeleverd. Deze heeft twee aanpassingen:

  1. Power circuit zal USB voeding als primair zien. Zodra deze is aangesloten wordt de voeding van de P1 afgesloten
  2. Er zijn twee galvanisch gescheiden uitgangen toegevoegd. Deze worden via de terminals de IN terminals ontsloten. De IN Terminals kunnen in verschillende configuraties gebruikt worden. Dit wordt dmv solder jumpers aan de onderzijde gemanaged. Zie hieronder.

A – D jumpers naar de 1 = IN naar de 3 = OUT
E jumper 6v6 of 5V op de Vcc terminal (default 1 = 6v6)
1 jumper zet GND op de IN1- (default niet verbonden)
2 jumper zet 6v6 op IN2+ (default niet verbonden)

Wordt er een waterlezer sensor bijbesteld dan zal deze op IN2 worden aangesloten. De zijn C en D doorgesoldeerd naar 1. jumper 2 is ook doorgesoldeerd naar de 6v6.

Wat u koopt

  • Ultra dongle compleet in behuizing
  • P1 kabel (15 cm)
  • Handleiding (digitaal) met pinout overzicht
  • Optioneel is een aardige verzameling van toebehoren bij te bestellen 😉

Veel gestelde vragen (FAQ)

Werkt de Ultra op de P1 aansluiting zonder extra voeding?
Ja, op versie 5 slimme meters (alle moderne) werkt de dongle zonder usb voeding. Ga je hem zwaarder belasten met veel sensoren dan kan het zijn dat er wel een extra voeding nodig is.

Heeft deze ook Power over Ethernet (PoE) aansluiting?
Nee, helaas niet. Daar zijn wel goede alternatieven voor … zie PoE adapters.

Kan de NRG Monitor gekoppeld worden?
Ja, de NRG Monitor kan gekoppeld worden. Het koppelen gaat eenmalig via Wifi. De Ultra heeft geen Wifi antenne waardoor de NRG Monitor tijdens het koppelen dicht bij de Ultra gehouden dient te worden. Daarnaast … wifi vraag veel stroom. Ook tijdelijk een usb voeding aansluiten op de Ultra.

Extra informatie

Gewicht 120 kg
cpu

ESP32

dtr-signaal

Ja

Brand

Smartstuff

1 beoordeling voor Ultra dongle (krachtige alleskunner)

  1. Hans (geverifieerde eigenaar)

    De gewone dongle heb ik maanden tot tevredenheid gebruikt maar, mede omdat de watersensor makkelijk aangesloten kan worden, ben ik toch overgestapt op de Ultra. Met de vele ingangen en de netwerkaansluiting zijn de mogelijkheden bijna onbegrensd. Ook de watersensor werkt probleemloos en samen met de NRG Monitor heb ik een fraai en compleet overzicht, inclusief de informatie van m’n zonnepanelen. De documentatie op deze site is uitgebreid en duidelijk en daar waar er toch nog vragen waren reageerde de verkoper steeds adequaat en snel als ik via e-mail vragen stelde. Kortom: aanrader!
